ORC一體式發電站

液態的有機工質經循環進入熱交換機，吸收余熱的熱量后生成一定壓力和溫度的有機工質蒸汽，蒸汽推動螺桿膨脹機做功，輸出的動能帶動發電機實現發電，膨脹機排出的低壓有機工質乏汽進入冷凝器放熱，凝結成液態有機工質，再通過循環泵重新進入熱交換器，如此往復循環實現了熱能與動能的轉換。

ORC一體式發電站特點

●  無油系統，無需復雜和昂貴的油分離器；

●   體積小，噪音低；

●  熱源范圍廣；

●  不同工況適應能力強；

●  采用SRM型線技術，機械效率更高；

●  密封性高，故障率低；

●  并網可靠；

●  設備緊湊，占地少，工程施工量少；

●  維護費用低，操作方便簡單；

●  性能穩定，熱回收率高；

●  實現遠程控制，無人值守。

ORC一體式發電站工作原理

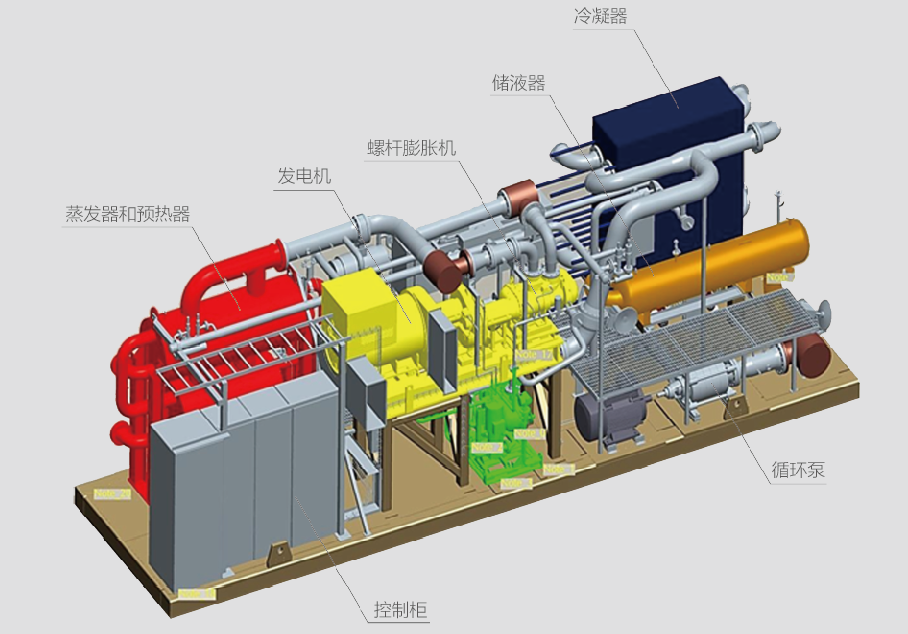

ORC一體式發電站主要結構
